Instrukcja użytkowania Active Guard

Urządzenie AG (Active Guard) służy do rejestracji czasu  pracy pracowników. Działa również jako urządzenie napadowe oraz telefon.

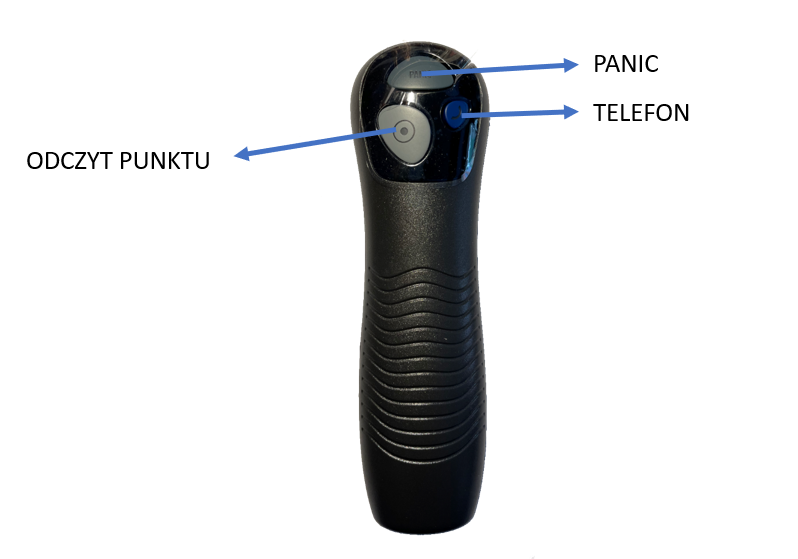

Przycisk Panic

Służy do wzywania pomocy w razie konieczności. Przycisk wystarczy przycisnąć raz na okres około 1 sekundy. Zostanie wysłany sygnał do SMA (Stacja Monitorowania Alarmów) o konieczności pomocy

Przycisk Odczyt punktu

Służy do odczytu punktu RFID zamontowanego na obiekcie. Przy odbijaniu punktów należy najpierw nacisnąć przycisk , aż urządzenie zawibruje oraz wyda pojedynczy dźwięk. Po tym należy przyłożyć urządzenie do punktu , po czym powinien nastąpić podwójny dźwięk świadczący o prawidłowym zarejestrowaniu punktu

Przycisk Telefon

Pojedyncze wciśnięcie spowoduje wysłanie sygnału do SMA z informacją wykonania połączenia zwrotnego  na urządzenie AG. Jeżeli pracownik SMA będzie wykonywał połączenie na AG , urządzenie zacznie dzwonić wydając przy tym dźwięki. W przypadku gdy do urządzenia dotrze połączenie przychodzące , należy odczekać na zakończenie dzwieków , nie należy w tym przypadku wciskać żadnego przycisku. Z urządzenia można również wykonywać połaczenie do SMA. W tym celu należy wcisnąć i przytrzymać przycisk TELEFON i trzymać do momentu drugiego piknięcia. Po drugim piknięciu należy przycisk puścić, odwrócić AG i przyłożyć do ucha.

Resetowanie urządzenia

W celu zresetowania urządzenia , należy wykonać odpowiednią kombinację za pomocą przycisków. W przypadku zresetowania urządzenia , należy wcisnąć przycisk PANIC + ODCZYT PUNKTU i trzymać przez co najmniej 7 sekund. Po tym czasie urządzenie wyda dźwięk (piknięcie). Należy puścić przyciski całkowicie , i ponownie wcisnąć przycisk PANIC i trzymać przez kolejne 7 sekund. Urządzenie po tym czasie się zresetuje.

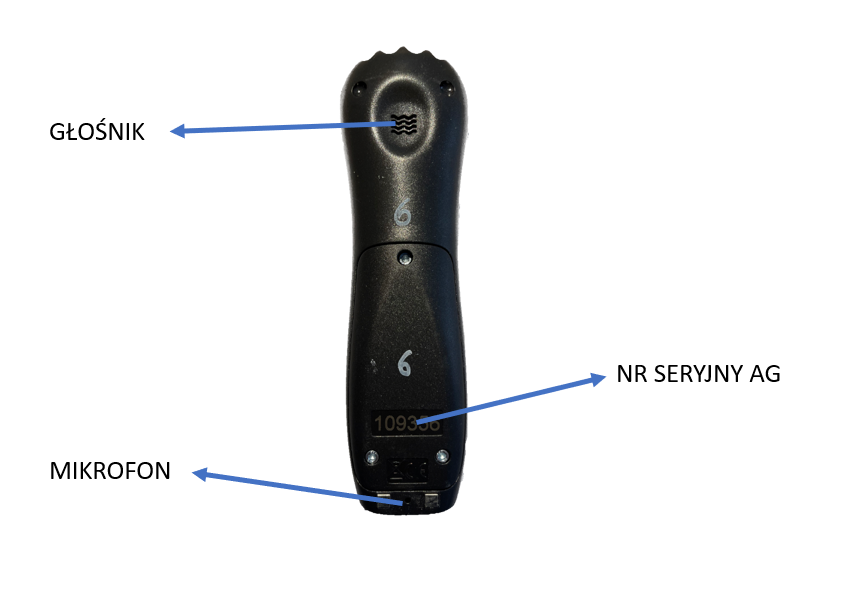

Tył urządzenia

Z tyłu urządzenia znajduje się głośnik oraz mikrofon do rozmowy VOID. Znajduje się tam również klapka z wybitym nr seryjnym przykręcona na 3 śruby. Nie należy ODKRĘCAĆ KLAPKI , ponieważ spowoduje to wyzwolenie alarmu sabotażowego do SMA. Klapkę powinien odkręcać tylko kierownik lub osoba nadzorująca obiekt po wcześniejszym poinformowaniu pracownika SMA o zamiarze odkręcenia klapki. Po takiej informacji pracownik SMA będzie mógł wyzwolić serwis na danym obiekcie, przez co nie będą przez ten czas przychodzić alarmy z AG.



Niebezpieczeństwo związane z akumulatorem LiPo

Po pewnym czasie , bateria litowo-polimerowa może się zużyć , przez co może nieco spuchnąć w urządzaniu.  Nie należy wtedy owijać urządzenia taśmą ani pod żadnym pozorem przekłuwać akumulatora , ponieważ może to spowodować pożar. Należy wtedy poinformować kierownika bądź osobę nadzorującą obiekt.

Niestety w przypadku AG mamy do czynienia z dwoma rodzajami stacji dokujących (podstawek ładujących). Wizualnie nie róznią się od siebie, jednakże posiadają inne gniazdo ładowania co jest bardzo istotne. Moim celem jest aby każdy AG w rękach pracownika ochrony był bezpieczny, lecz jednak kazdy musi przestrzegać pewne zasady aby urządzenie mogło działać jak najdłużej i jak najbardziej bezpiecznie dla pracownika. Więc zaczniemy od typów stacji.

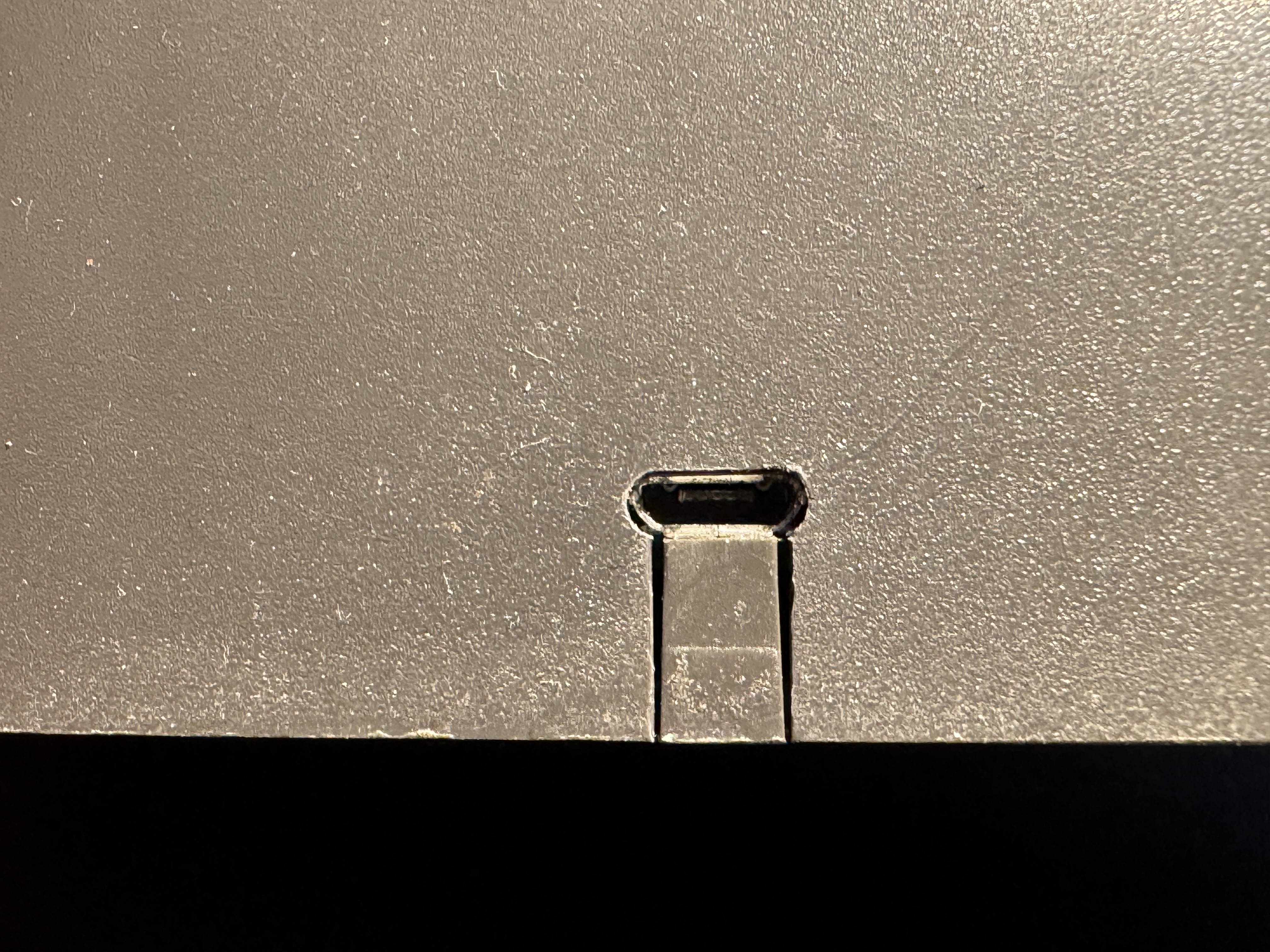

Jest to port starego typu, wyparty praktycznie całkowicie przez USB-C które jest w każdym nowoczesnym telefonie, laptopie oraz innych urządzeniach mobilnych. Tutaj mamy do czynienia z portem starego typu, jednakże jest ono proste w konstrukcji. Tutaj właściwie nie mamy się czym martwić, bo wszystkie ładowarki z wtyczką na MicroUSB dysponują napięciem w okolicach 5V

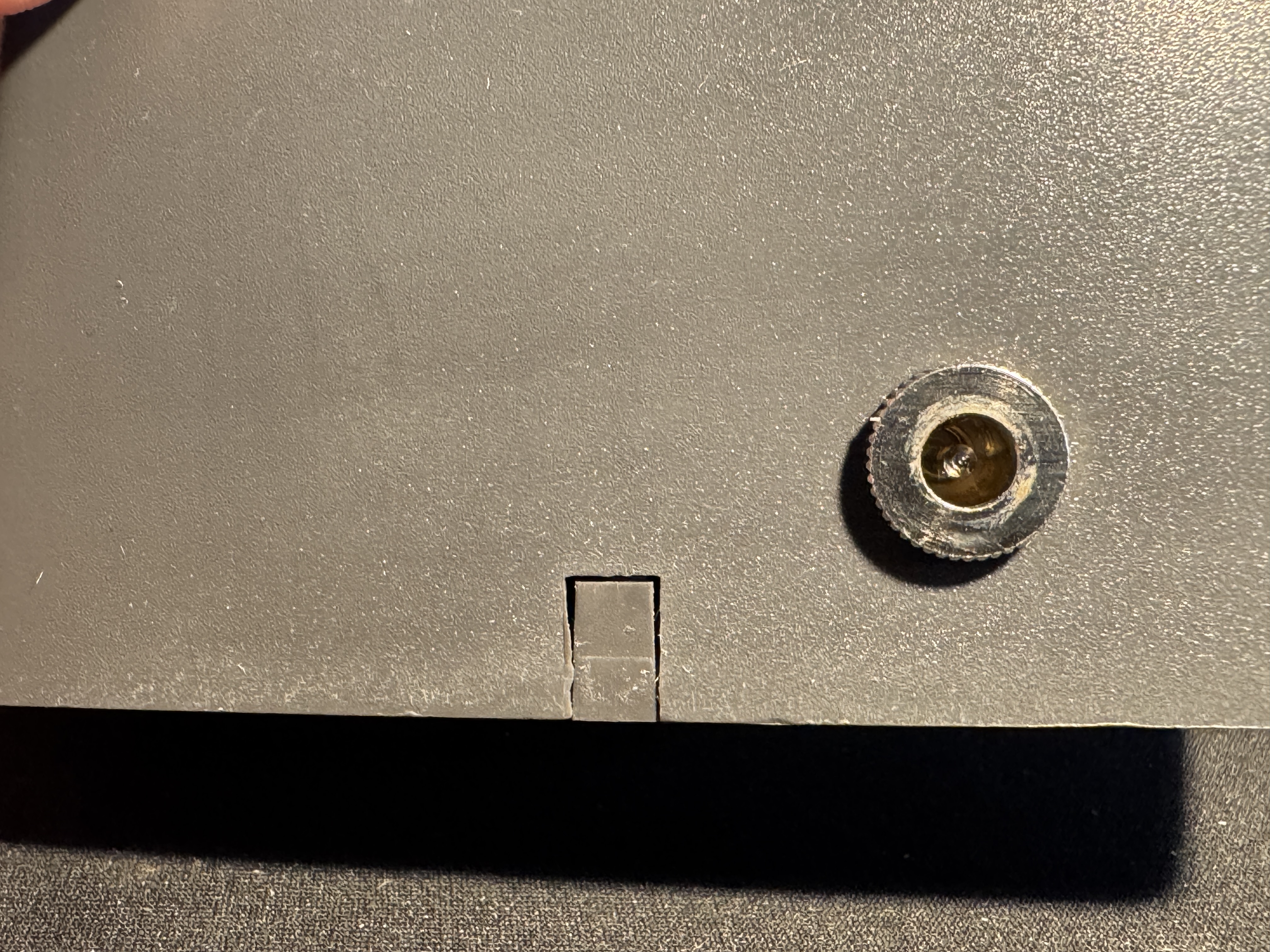

Jest to właściwie uniwersalne złącze i tutaj pojawia się pewny problem. Takie gniazdo jest montowane w różnych urządzeniach bez względu na napięcie i prąd jaki potrzebuje. Najczęściej można je spotkać w systemach telewizji przemysłowej (CCTV) jako zasilanie kamery przemysłowych. Jednakże taka kamera przemysłowa działa w zakresie napięć od 11v do 14v. Stacje dokujące od AG działają w zakresie 4,5v do 5,5v więc podłączenie zasilacza który oscyluje w granicy 18v nie tylko zniszczy podstawkę ładującą, ale również doprowadzi do degradacji akumulatora litowego co w konsekwencji może spowodować zapalenie się samego akumulatora.

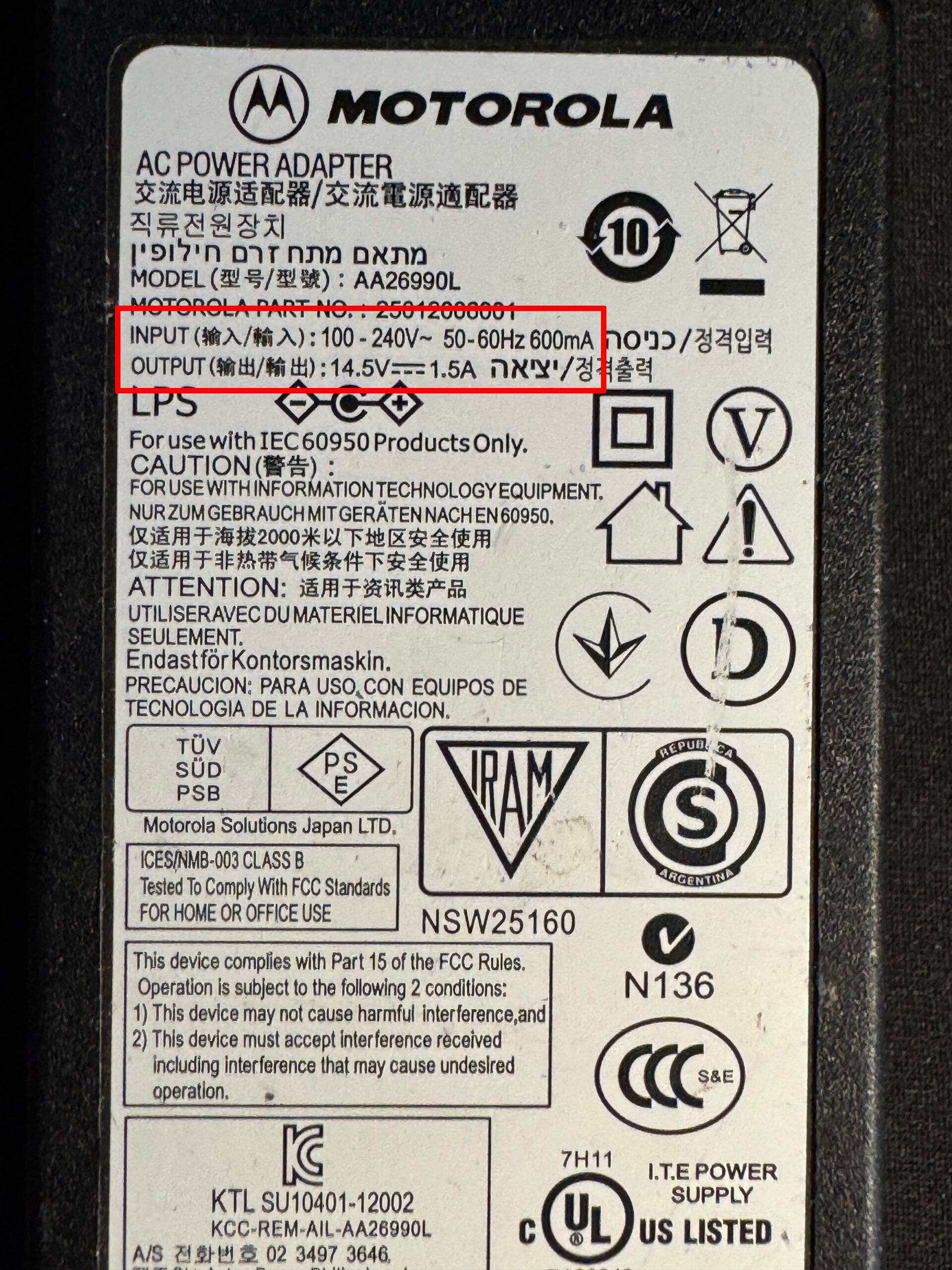

A jak sprawdzić taki zasilacz czy nadaje się do ładowania w przypadku gniazda DC ? Bardzo prosto, wystarczy zerknąć na opis na zasilaczu, każdy zasilacz musi mieć podaną tabele napięć jakie generuje dany zasilacz. Tutaj posłużę się zasilaczem od radiotelefonu Motorola:

Mamy tutaj dwie wartości:

Jak możemy szybko sobie policzyć, takie napięcie stanowczo przekracza dozwolone maksimum dla AG które wynosi maksymalnie 5,5 V i taki zasilacz NIE MOŻE być podłączony do stacji dokującej

Podsumowując, przed podłączeniem TRZEB sprawdzić zasilacz czy oscyluje on napięciem Output w zakresie ok 5V.
